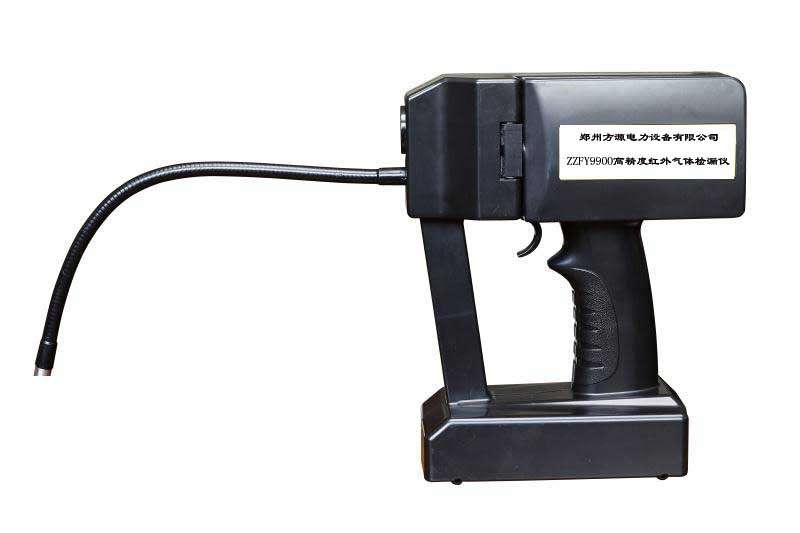

SF6检漏仪
用途范围
本设备适用于电力、铁道、电器制造、化工、消防器材以及原子物理科研等部门对充有六氟化硫气体的设备、容器进行泄露检测，快速准确的进行六氟化硫气体定性、定量测量和分析。同时也适合于SF6高压开关厂作为SF6电器设备及出口产品的配套仪器。
相关标准
本设备引用下列标准，通过引用标准中的相关条文构成本标准的条文。由此规定了本设备的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。
1、DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则
2、GB11023-89高压开关设备六氟化硫气体密封试验方法
3、DLT846.6-2004 六氟化硫气体检漏仪
4、国电公司72号附件3[1999] 高压开关设备质量监督管理办法
5、GB/T 17626 电磁兼容试验和测量技术
6、GB/T 2423电工电子产品环境试验
7、DL/T596电力设备预防性试验规程
8、GB/T 6388 运输包装收发货标志
产品特点
采用国际先进的泵吸式，NDIR单光束双波长红外测量技术，检测灵敏度高、准确稳定；
采用高精度数字处理技术，以及独特的漂移控制及温度补偿电路，抗干扰能力强；
具备电池低电量、传感器故障、检测过程中超量程等全功能自检功能；
采用彩色大屏幕点阵式液晶显示、全中文菜单式功能管理；
检测过程实时显示检测数据，同时具备动态波形曲线分析图；
可设置报警下限，屏幕显示报警设定值，采用声光报警方式；
被测设备泄露量及泄露率的自动计算；
具备自校准功能；
大容量可充电锂电池，连续工作时间大于5小时；
时钟万年历功能；
体积小巧，便于手持测量；
具备100条数据、波形存储功能，编号以及翻阅查询功能；
高亮度LED光源，可为手电照明使用；
通过USB1.1接口连接上位机，应用数据分析软件进行相应数据分析，处理，打印；
技术指标
|
|
项目 |
内容 |
|
1 |
产品型号 |
高精度手持式SF6气体检漏 |
|
2 |
测量方式 |
NDIR单光束双波长红外测量技术 |
|
3 |
监测气体 |
测量范围 |
分辨力 |
精度 |
|
六氟化硫气体 |
0～2000ppm |
0.1ppm |
±（1.5%+5d） |
|
4 |
重复性能 |
＜2% |
|
5 |
气泵抽取速度 |
0.4L/min |
|
6 |
持续工作时间 |
不低于5小时 |
|
7 |
仪表启动预热时间 |
≤2分钟 |
|
8 |
相应时间 |
小于5秒 |
|
9 |
恢复时间 |
小于10秒 |
|
10 |
通讯接口 |
USB1.1 |
|
11 |
充电适配器规格 |
DC12V/2A |
|
12 |
浪涌（冲击）抗扰度 |
±1.2kV |
|
13 |
环境温度 |
-20℃～＋50℃ |
|
14 |
环境湿度 |
相对湿度5～95%（无冷凝） |
|
15 |
大气压力 |
50kPa～110kPa |
|
16 |
防护等级 |
IP33, 双重绝缘，CATⅡ级标准 |
|
17 |
外形尺寸 |
宽200mm×240深mm×高80mm |
|
18 |
主机重量 |
1KG |
